Jedná se o předizolovaný systém, dodávaný v dimenzích od DN 20 do DN 800, v délkách 6 m a 12 m, použitelný do teploty +148 +-2 °C a tlaku 25 bar. Precizní zvolená kombinace vstupních materiálů dává systému předizolovaných potrubí NRG PREMIO výjimečné vlastnosti a díky zlepšením, která vyplynula z dlouholetých zkušeností, i přidanou hodnotu.
Systém má široké využití od jednoduchých teplovodních a horkovodních přípojek až po velké primární a sekundární sítě ve městech a průmyslových areálech.
Jedná se o předizolovaný systém, dodávaný v dimenzích od DN 20 do DN 800, v délkách 6 m a 12 m, použitelný do teploty +148 +-2 °C a tlaku 25 bar. Precizní zvolená kombinace vstupních materiálů dává systému předizolovaných potrubí NRG PREMIO výjimečné vlastnosti a díky zlepšením, která vyplynula z dlouholetých zkušeností, i přidanou hodnotu.
Systém má široké využití od jednoduchých teplovodních a horkovodních přípojek až po velké primární a sekundární sítě ve městech a průmyslových areálech.
Systém má široké využití od jednoduchých teplovodních a horkovodních přípojek až po velké primární a sekundární sítě ve městech a průmyslových areálech. Primární a sekundární rozvody tepla, bezkanálové teplovody, spiro potrubí, teplárny, dodavatelé tepla, průmyslové areály, dopojení bioplynových stanic, obnovitelné zdroje energií / štěpka/sláma / bioplynové stanice

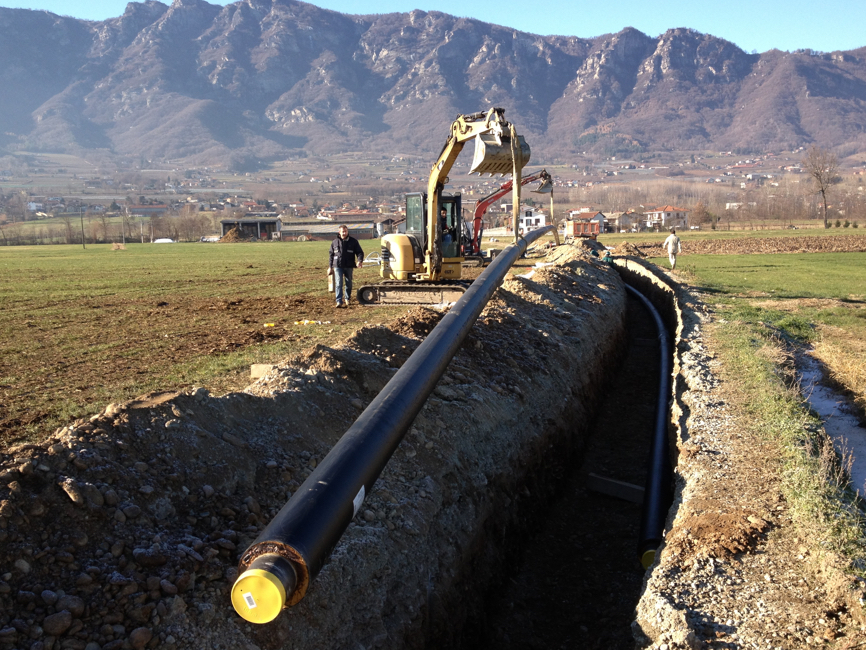

Bezkanálové rozvody vytápění pro dodávku tepla vhodné pro různorodé aplikace, jako např. propojení objektů, rekonstrukce stávajících rozvodů, budování nových tepelných sítí.
V případě potřeby je možné zaizolovat jakékoliv potrubí, může se jednat o PPR potrubí pro teplou vodu, případně sklolaminátové potrubí pro velké dimenze termálních rozvodů. Ke každému projektu existuje technické řešení.
Efektivní využití předizolovaných potrubí při využití tepla z bioplynových stanic pomáhá výrazně zvýšit efektivitu a návratnost investice.
Ocelová předizolovaná potrubí lze použít i na horkovodní a primární rozvody tepla. Odolávají vyšším tlakům a teplotám až do 150 °C a 25 bar. V případě potřeby jsou k dispozici potrubí i na vyšší teplotní zatížení.
Široká paleta příslušenství zajistí optimální technické řešení pro každý projekt.
Koleno standard
Redukce
Předizolovaný ventil
T-kus
Přímý kus
Přechod stěnou
Italský výrobce ocelových předizolovaných potrubí ECOLINE s více než 30 lety zkušeností má za sebou miliony vyrobených metrů a k nim více než milion kusů příslušenství. Projekty realizované od roku 1980 jsou dodnes v provozu a jsou zárukou vysoké kvality dodávaných výrobků.
1 – ocelová trubka pro médium
2 – monitorovací vodiče
3 – izolace polyuretanová pěna
4 – vnější plášť HDPE
| Série 1 | Série 2 | Série 3 | |
| Potrubí DN/da/s (mm) |
Vnější plášť DA (mm) |
Vnější plášť DA (mm) |
Vnější plášť DA (mm) |
| 20/26,9/2,0 | 90 | 110 | 125 |
| 25/33,7/2,3 | 90 | 110 | 125 |
| 32/42,4/2,6 | 110 | 125 | 140 |
| 40/48,3/2,6 | 110 | 125 | 140 |
| 50/60,3/2,9 | 125 | 140 | 160 |
| 65/76,1/2,9 | 140 | 160 | 180 |
| 80/88,9/3,2 | 160 | 180 | 200 |
| 100/114,3/3,6 | 200 | 225 | 250 |
| 125/139,7/3,6 | 225 | 250 | 280 |
| 150/168,3/4,0 | 250 | 280 | 315 |
| 200/219,1/4,5 | 315 | 355 | 400 |
| 250/273,0/5,0 | 400 | 450 | 500 |
| 300/323,9/5,6 | 450 | 500 | 560 |
| 350/355,6/5,6 | 500 | 560 | 630 |
| 400/406,4/6,3 | 560 | 630 | 710 |
| 450/457,0/6,3 | 630 | 710 | 800 |
| 500/508,0/6,3 | 710 | 800 | 900 |
| 600/610,0/7,1 | 800 | 900 | 1000 |
| 700/711,0/8,0 | 900 | 1000 | 1100 |
| 800/813,0/8,8 | 1000 | 1100 | 1200 |
Výrobce ocelových předizolovaných potrubí NRG PREMIO s více než 35 lety zkušeností má za sebou miliony vyrobených metrů.
NRG PREMIO je desítky let ověřená koncepce ocelových předizolovaných potrubí, standardně s ocelovou podélně svařovanou trubkou pro médium a polyuretanovou izolací na bázi cyklopentanu. Maximální zatížení je do 148 °C a 25 bar. Představuje tak ideální řešení pro horkovody a větší dimenze.
Potrubí NRG PREMIO může mít různé médiové trubky. Standardně se používají podélně svařované nebo bezešvé ocelové trubky, ale i jakékoliv jiné materiály, ať už PPR, sklolaminát, nebo jiné…
Plášťová trubka z HDPE je ošetřena koronovým výbojem pro lepší soudržnost systému. Plášť potrubí může být také tvořen ocelovým pozinkovaným plechem, případně jiným materiálem (provedení SPIRO), čímž se zajistí vyšší mechanická odolnost a UV stabilita. Potrubí SPIRO je vhodné pro nadzemní rozvody.
Vysoce účinná izolace z polyuretanové pěny na bázi cyklopentanu poskytuje sumární výborné tepelné ztráty s hodnotou tepelné vodivosti nižší než 0,027 W/mK. Výši tepelných ztrát je možné ovlivnit volbou tloušťky izolace v sérii 1, 2 nebo 3.
Certifikace:
– v souladu s normou EN 253
– většina dodavatelů certifikát EURO HEAT&POWER
| Maximální teplota: | 148 °C |
| Maximální provozní tlak: | 25 bar |
| Tepelná izolace: | Polyuretanová pěna na bázi cyklopentanu |
| Tepelná vodivost izolace λ při 50 °C: | ≤ 0,027 W/mK |
| Trubka pro médium: | ocel P235GH podélně svařovaná nebo bezešvá; případně jiné na vyžádání |
| Plášť: | HDPE plášťová trubka upravená koronovým výbojem nebo SPIRO provedení |
1 – ocelová trubka pro médium
2 – monitorovací vodiče
3 – minerální vlna
4 – izolace polyuretanová pěna
5 – vnější plášť HDPE
| Dostupné dimenze médiových trubek: | DN20 až DN500 |
| Teplotní řady: | 180, 210, 240, 270 a 300 °C |
| Vnější plášť: | podle dimenze a teplotní řady |
Potrubí NRG PREMIO pára je navrženo pro konkrétní projekt dle požadavků zákazníka, od čehož se odvíjí dimenze a teplotní řada předizolovaného potrubí.
NRG PREMIO pára je kluzné provedení pro nejvyšší teploty pro hospodárný transport páry.
Standardní provedení je s ocelovou podélně svařovanou trubkou pro médium a kombinací izolace z minerální vlny a polyuretanové pěny na bázi cyklopentanu. Maximální zatížení je do 300 °C a 25 bar.
Médiová trubka pro potrubí NRG PREMIO pára se vyrábí z oceli, která může být ve standardním – podélně svařovaném nebo bezešvém provedení, případně z nerezu.
Izolace médionosné trubky je složena z vrstvy minerální vlny a polyuretanové pěny. Vinuté pouzdro z minerální vlny se vyznačuje svou vysokou pevností, teplotní odolností a tvarovou stálostí. Výši tepelných ztrát a maximální teplotní zatížitelnost potrubí NRG PREMIO pára je možné ovlivnit volbou tloušťky izolace. Potrubí NRG PREMIO pára se vyrábí v řadách s maximálním teplotním zatížením do 180, 210, 240, 270 a 300 °C.
Plášťová trubka z HDPE je ošetřena koronovým výbojem pro lepší soudržnost systému. Plášť potrubí může být také tvořen ocelovým pozinkovaným plechem, případně jiným materiálem (provedení SPIRO), čímž se zajistí vyšší mechanická odolnost a UV stabilita. Potrubí SPIRO je vhodné pro nadzemní rozvody.
| Maximální teplota: | do 300 °C |
| Maximální provozní tlak: | 25 bar |
| Tepelná izolace: | Vinuté pouzdro z minerální vlny a polyuretanová pěna na bázi cyklopentanu |
| Tepelná vodivost izolace λ při 50 °C: | ≤ 0,027 W/mK |
| Trubka pro médium: | ocel P235GH podélně svařovaná nebo bezešvá; případně jiné na vyžádání |
| Plášť: | HDPE plášťová trubka upravená koronovým výbojem nebo SPIRO provedení |
Pro dlouhodobou spolehlivost a životnost systému jsou v potrubích zabudované monitorovací vodiče. Monitorovací systém dokáže včas identifikovat poškození vnějšího pláště nebo případnou netěsnost systému ve spojích.
Životnost systému je při řádném provozu minimálně 30 až 50 let.
Pro dlouhodobou spolehlivost a životnost systému jsou v potrubích zabudované monitorovací vodiče. Monitorovací systém dokáže včas identifikovat poškození vnějšího pláště nebo případnou netěsnost systému ve spojích.
Životnost systému je při řádném provozu minimálně 30 až 50 let.
